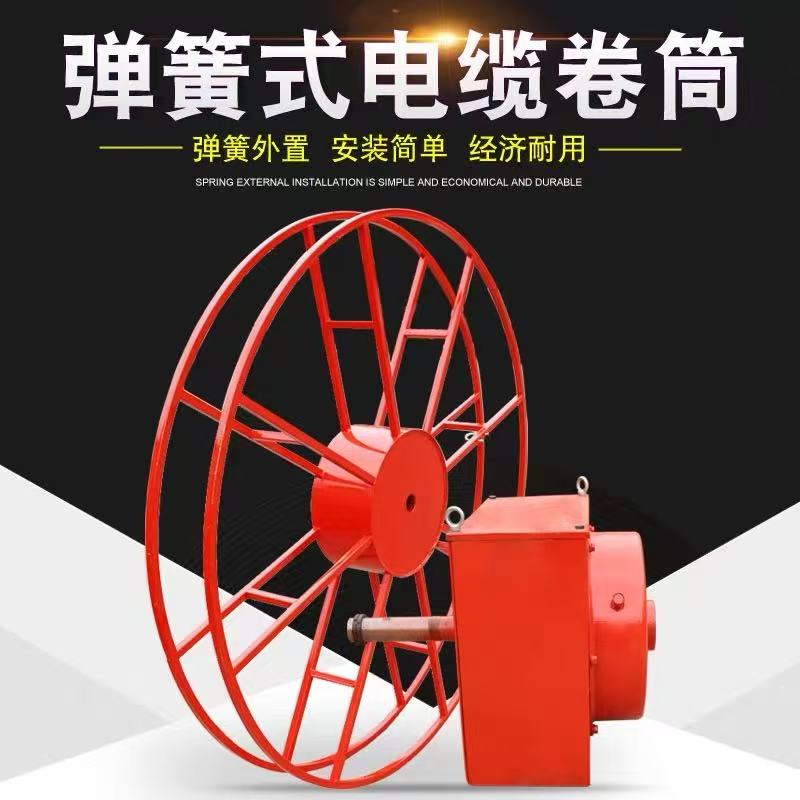

弹簧式电缆卷筒是一种通过弹簧储能实现电缆自动收放的装置，广泛应用于需移动供电的设备。
一、结构组成
• 卷筒主体：圆柱形结构，用于缠绕电缆，提供物理支撑。
• 弹簧机构：核心为涡卷弹簧，负责储存与释放弹性势能，驱动卷筒收放电缆。
• 导向装置：如导缆架，确保电缆整齐排列，避免缠绕混乱。
• 驱动与制动部件：辅助弹簧动作，控制收放速度，保障设备停止时电缆稳定。
二、工作原理
• 放缆过程：设备移动拉伸电缆，弹簧被卷紧，储存弹性势能。
• 收缆过程：设备返回或电缆松弛时，弹簧释放能量，带动卷筒旋转，回收电缆，实现自动收放。
三、应用场景
• 工业起重：桥式起重机、门式起重机等，为移动作业提供稳定供电。
• 港口机械：装船机、卸船机等，满足港口设备移动供电需求。
• 其他领域：电动平车、自动化生产线移动设备，确保供电连续性。
四、核心特点
• 优点：结构紧凑，无需额外动力源，自动收放操作便捷，日常维护相对简单。
• 缺点：适用电缆长度有限（通常百米内），弹簧寿命影响设备整体性能，大拉力场景应用受限。
五、选型要点
• 电缆参数：根据电缆粗细、重量、移动距离，选择匹配弹簧拉力与卷筒容量。
• 设备匹配：结合设备移动速度、频率，确保卷筒收放速度与设备运行协调。
